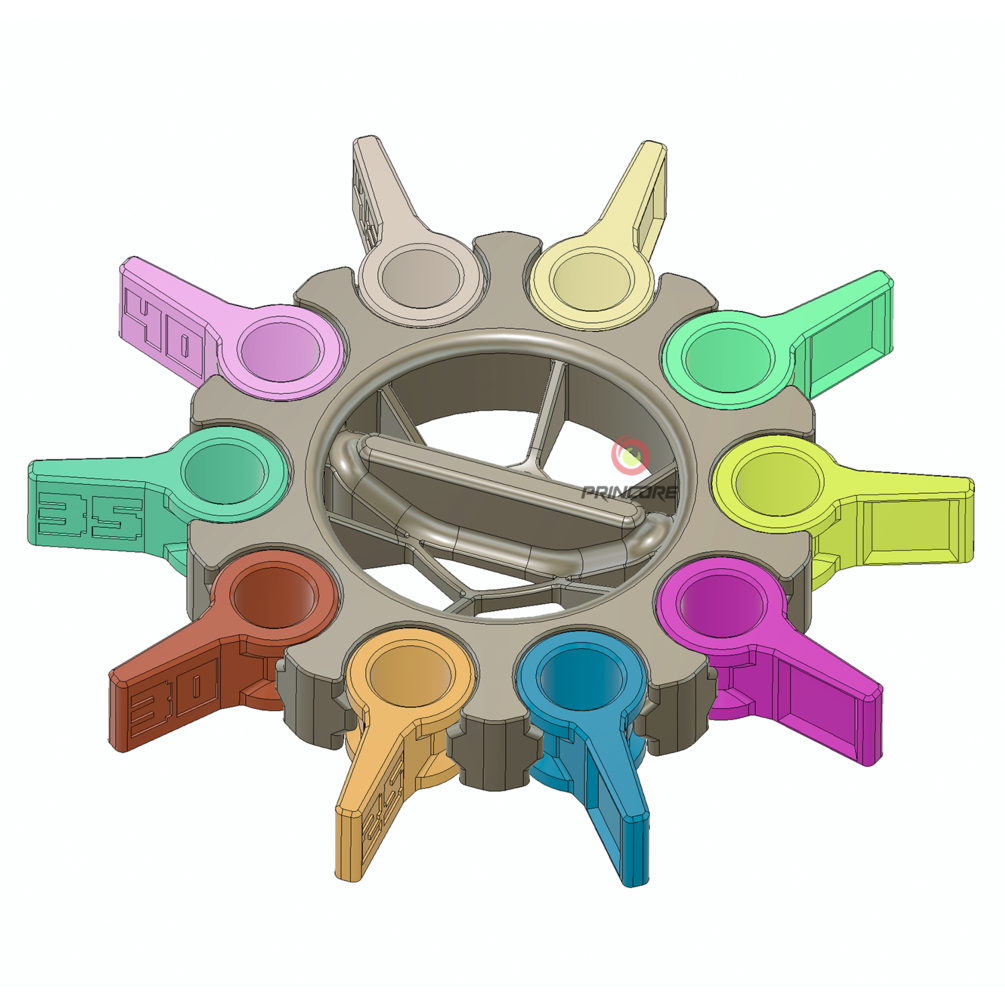

Mit diesem Passungstest kannst du mit einem einfachen Druckteil testen, welches Passungsspiel du für Bauteile in deiner Konstruktion einplanen musst. Zwischen jedem Hebel und dem Grundkörper ist ein unterschiedliches Spiel vorhanden. Beginnend mit 0,05mm, bis zu 0,50mm (in 0,05mm Schritte). Nach dem Druck testest du, welcher der Hebel sich problemlos drehen lässt. Einige der Hebel (Passungsspiel 0,05 / 0,10) werden höchstwahrscheinlich mit dem Grundkörper "verschmolzen" sein. Ein sehr guter Test, um sich im Vorfeld und in der Konstruktion viel Arbeit zu ersparen.

Schwierigkeitsgrad:

• 2/10

STL Details:

• Passungstest: Passungsspiel von 0,05mm - 0,5mm (0,05mm Schritte)

Druckeinstellungen:

• Material: PLA/PETG/ABS (geschlossener Bauraum)

• Kühlung: PLA: 100%, PETG: 60% 80%, ABS: 20% (variabel je nach 3D Drucker)

• Anzahl Wandlinien: 3


• Stützstruktur: nein

• Füllung: 10%

• Druckbetthaftung: keine/ skirt

• Obere/untere Schichtstärke: 1mm

• Druckposition: liegend auf der Unterseite
