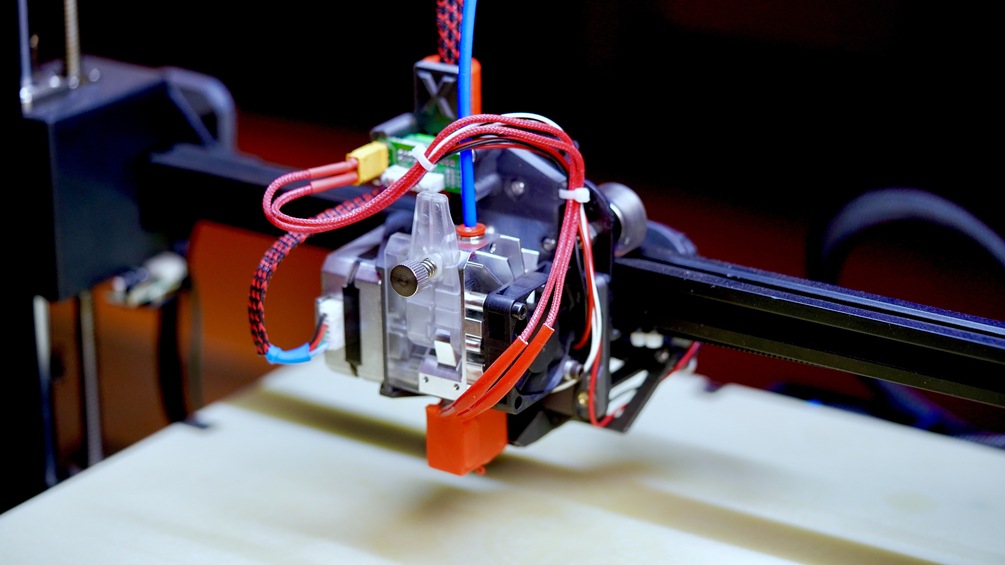

Anycubic MEGA X - BMG Aero Umbausatz

Mit diesem STL - Umbausatz lässt sich der BMG Aero an den Anycubic MEGA X montieren. Gedruckt werden sollten die Teile aus PETG/ABS/ASA oder wenn nötig CF-Nylon. PLA sollte nicht verwendet werden, da dieses bereits bei ca. 60 Grad C erweicht. Die beiden Bauteile "Kabelklemme Halteplatte" sowie die "Kabelklemme Rahmen Gegenstück" habe ich aus TPU gedruckt, damit sie sich dem Kabelstrang etwas anpassen können, dies ist aber kein Muss.

Es werden für den Umbau 5 Einschmelzmuttern (4x für die Halteplatte, 1x für den Radiallüfter) benötigt. Diese lassen sich am besten mit einem Lötkolben einschmelzen. Einen passenden Satz dazu findest Du hier (benötigt wird die Version M3 D1=4mm, D2=4,6mm, L=3mm):

https://princore.de/products/gewindeeinsatz-m3-m6-einpressmuttern-3d-drucker?variant=32681296396387

Einen passenden 12V Radiallüfter für die Bauteilkühlung findest Du hier:

https://princore.de/products/radiallufter-12v?_pos=2&_sid=96a5d815f&_ss=r

Für die Kabelklemmen werden kleine, selbstschneidende Miniaturschrauben verwendet. Diese findest Du hier:

DIN 7982 Senkkopfschrauben: https://ebay.to/35KBIlB

Der Umbausatz besteht aus den folgenden STL Dateien:

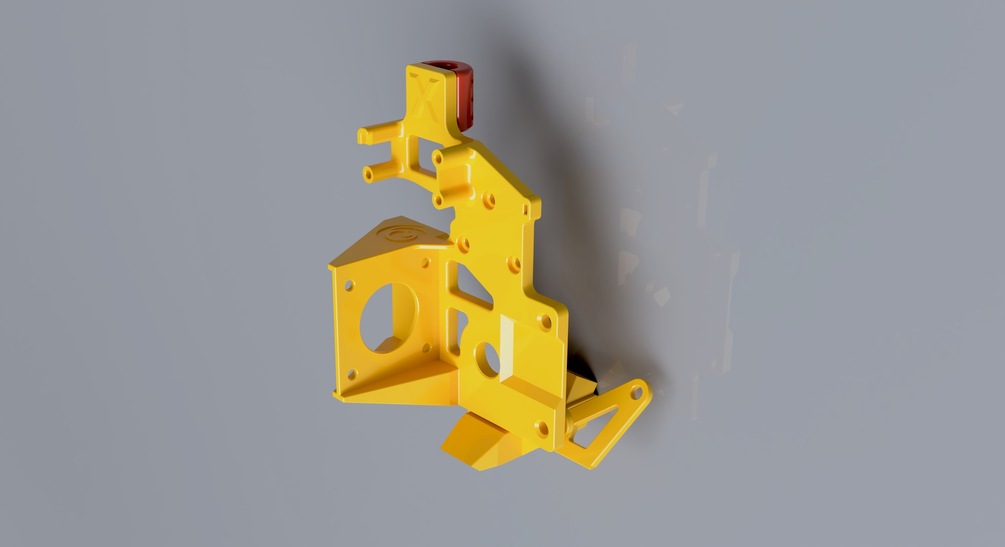

- BMG Aero Halteplatte

- Kabelklemme Halteplatte

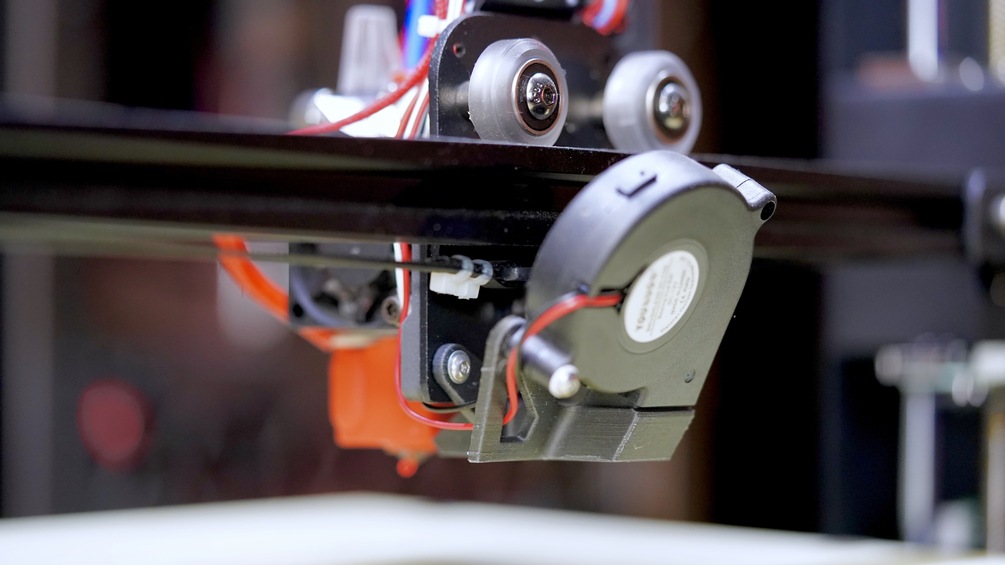

- Halterung Radiallüfter

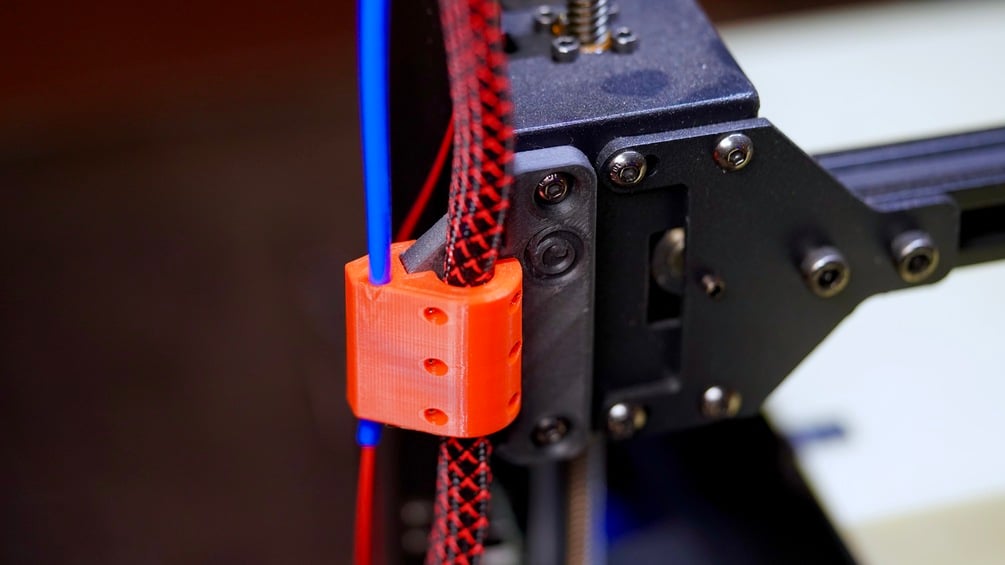

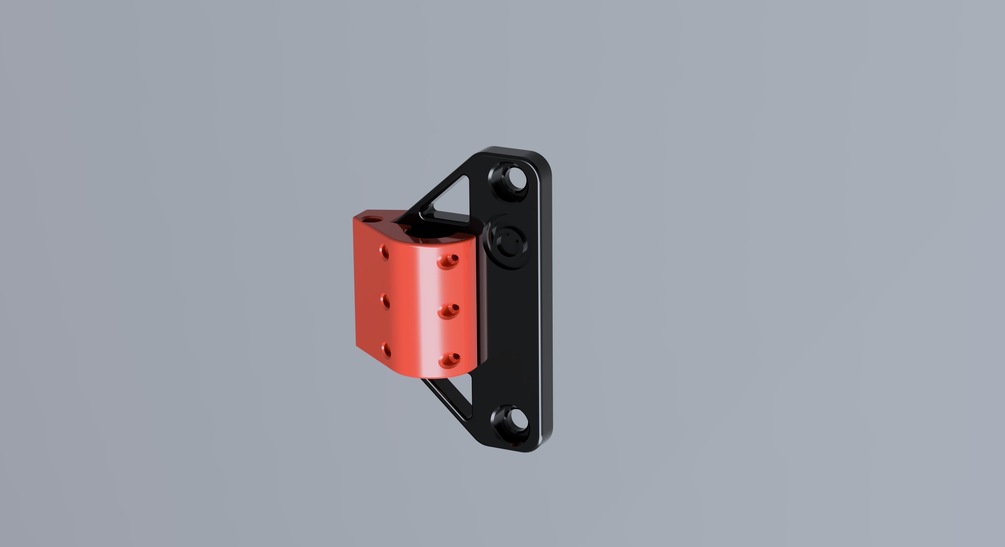

- Kabelklemme Rahmen

- Kabelklemme Rahmen Gegenstück

ACHTUNG! Der TITAN Aero passt NICHT an diesen Umbausatz!

Viel Spaß beim "Basteln" 🙂
