Automatische Filamentproben-Spule [STL-Dateien]

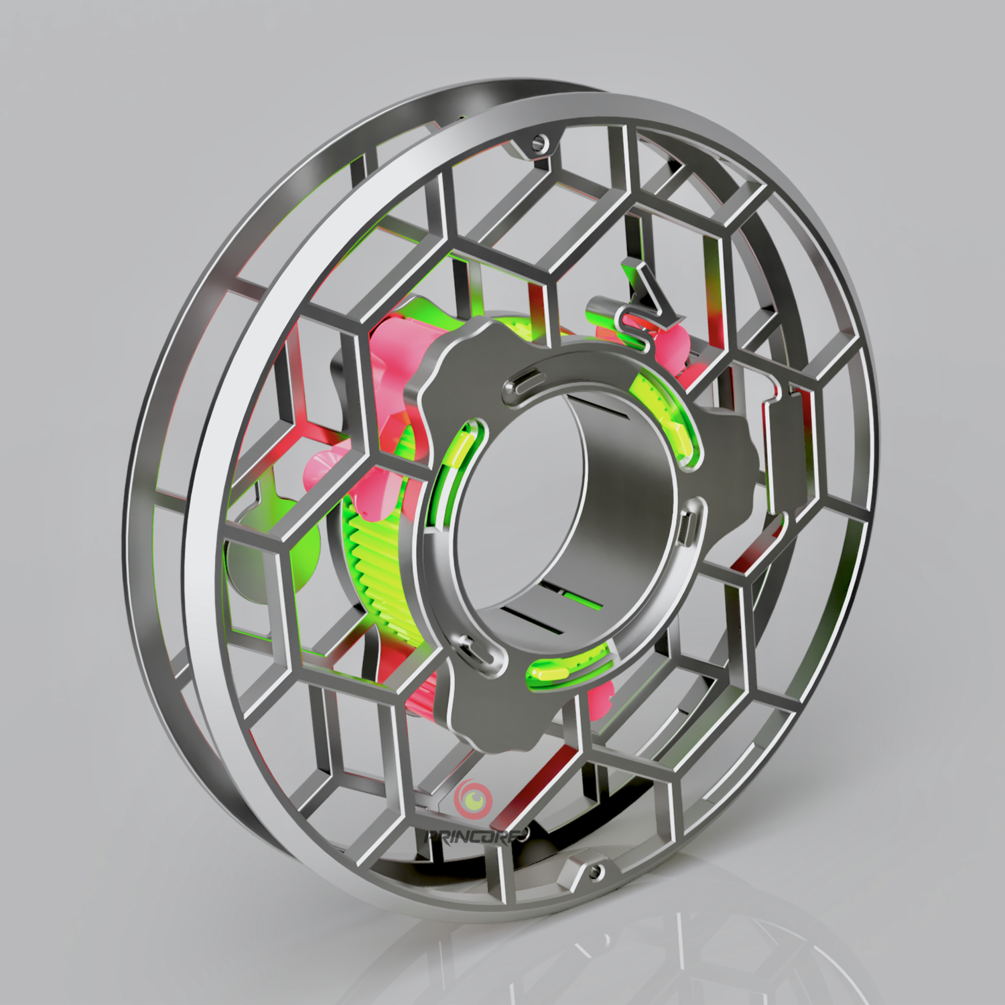

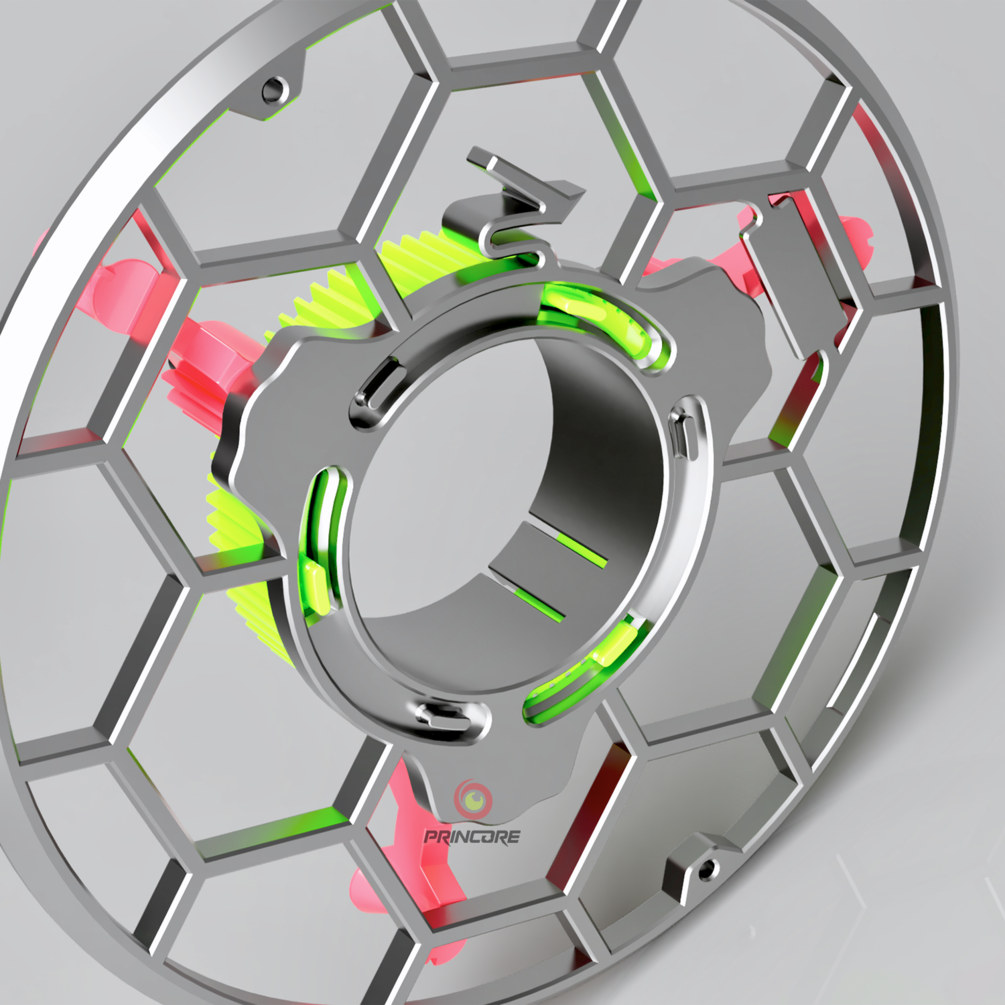

Wer verdruckt nicht gerne kleine Filamentproben, bevor man sich eine ganze Spule Filament kauft? Doch jeder kennt es, der Druck mit der Probe startet und nach kurzer Zeit verknotet sich das Filament auf dem Spulenhalter. Ziel dieser Konstruktion war es, eine Spule zu entwickeln, die sich automatisch dem Durchmesser der Filamentprobe anpasst und somit ein Verknoten durch eine zu kleine Wicklung verhindert.

Die Filamentproben-Spule besteht aus insgesamt elf Bauteilen (8 Druckteile sowie 3 elastischen Gummiringen -> LINK <- [nicht im Lieferumfang enthalten]).

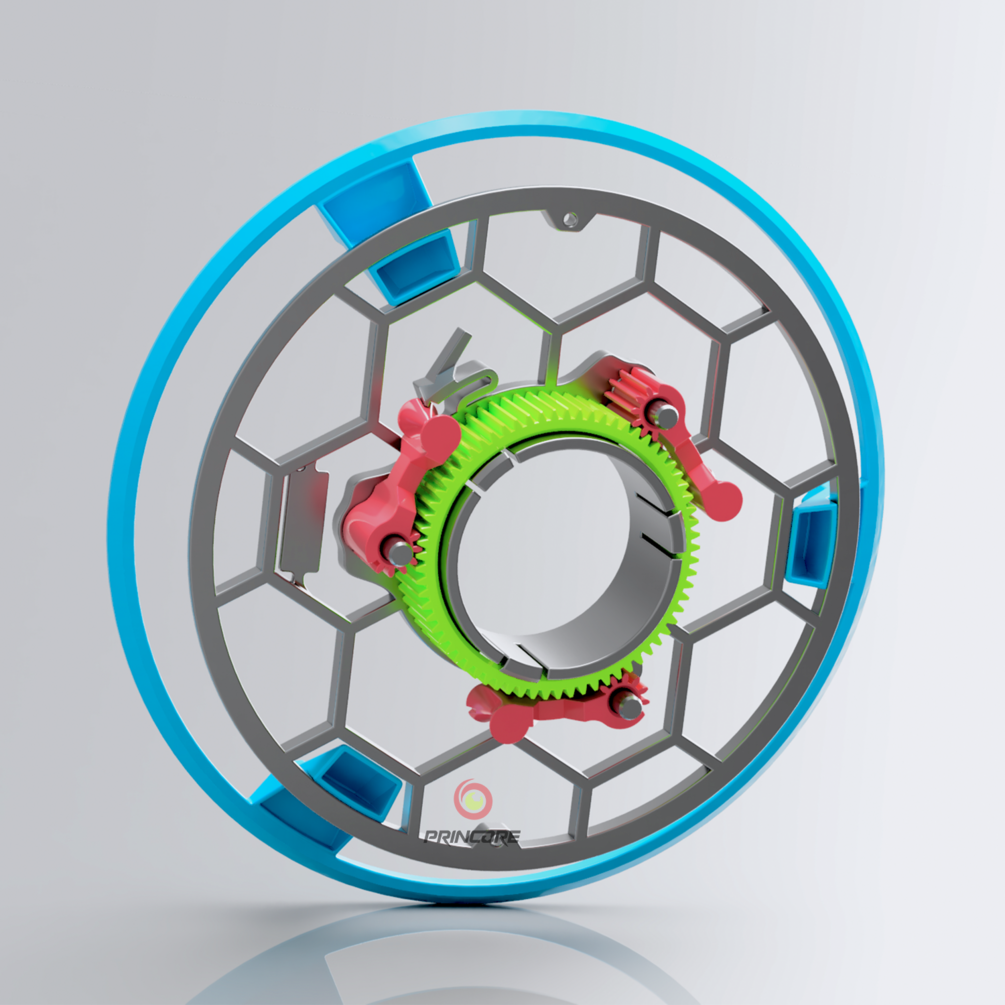

Funktionsweise

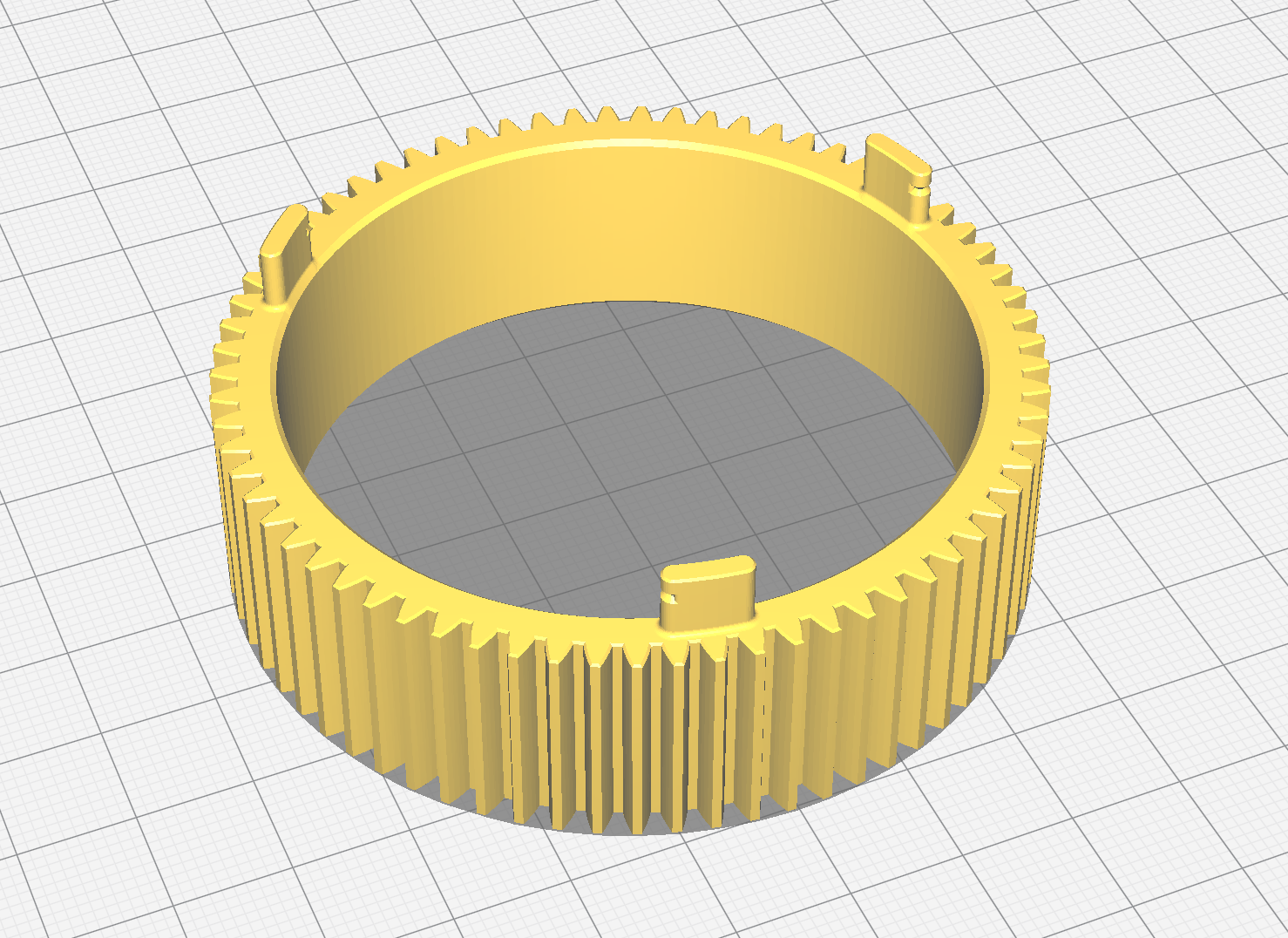

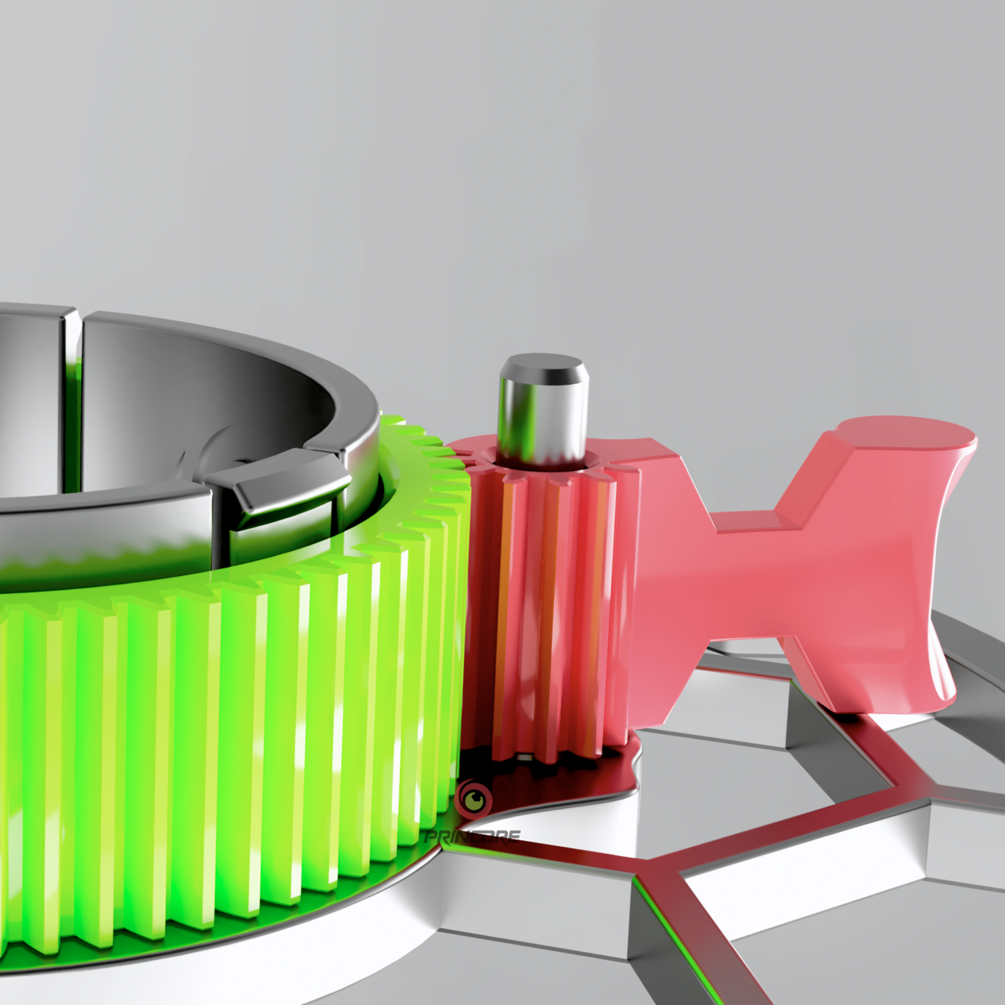

Auf die Spule wird das Zahnrad mit den Haltenasen nach unten aufgesteckt. Insgesamt 3 Rastnasen auf der mittleren Welle der Spule halten das Zahnrad auf Position.

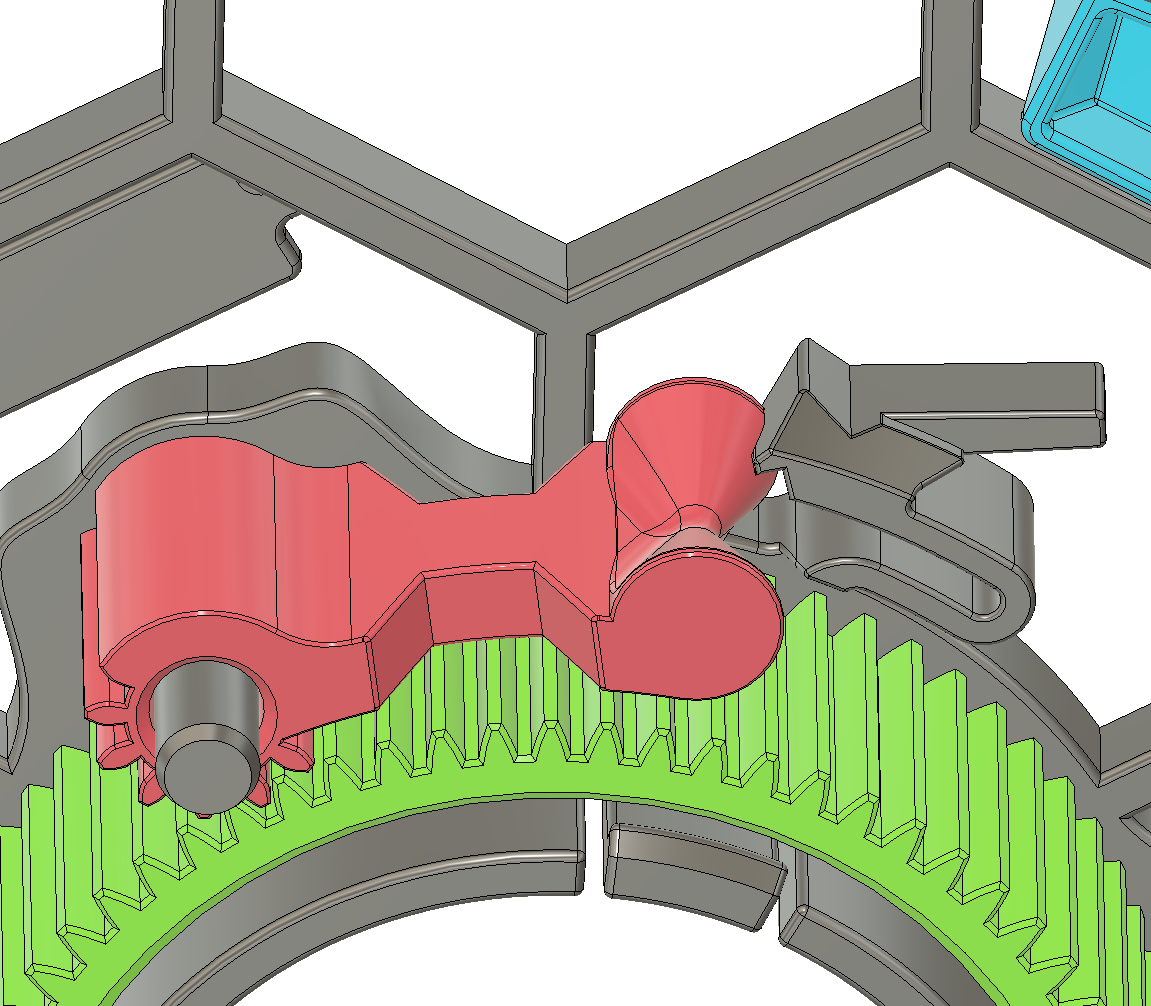

Insgesamt 3 Stehbolzen dienen zur Aufnahme der Spannhebel
Der Spulendeckel wird über die 3 Stehbolzen und über die 3 Rastnasen der Spule fixiert.

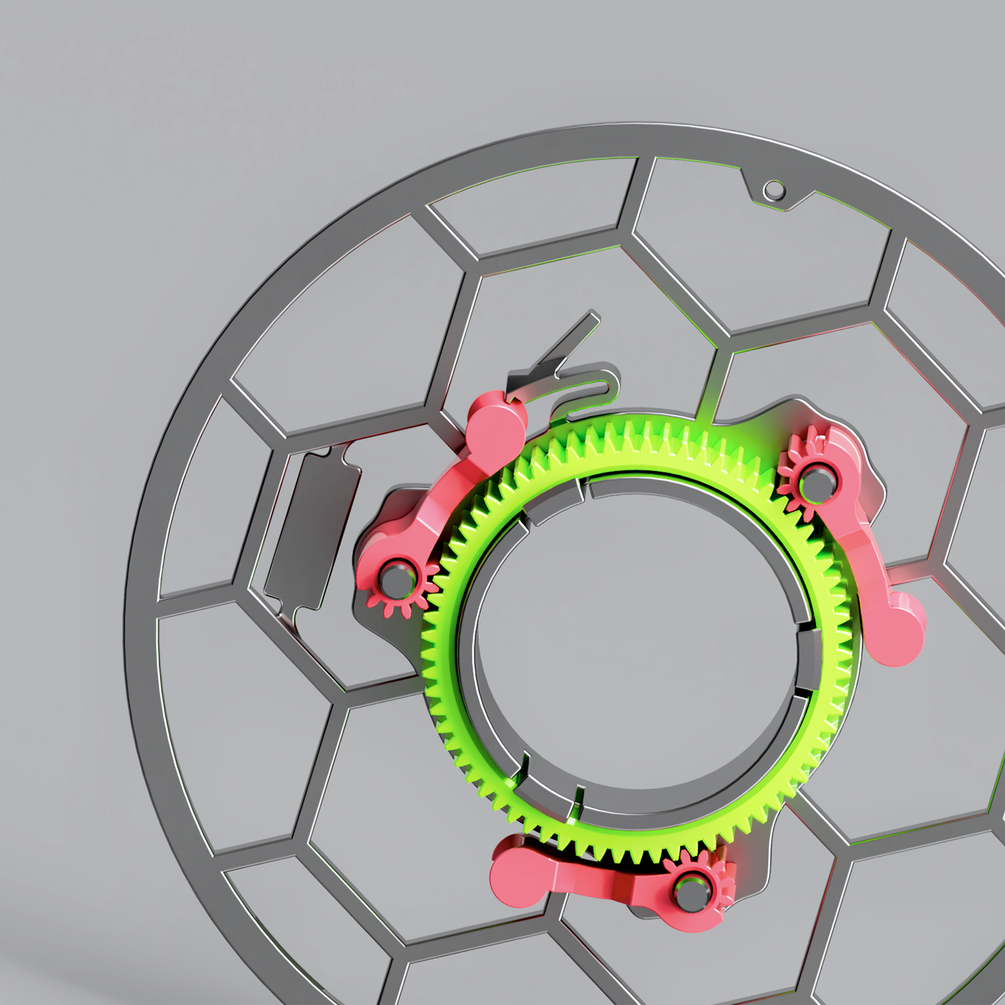

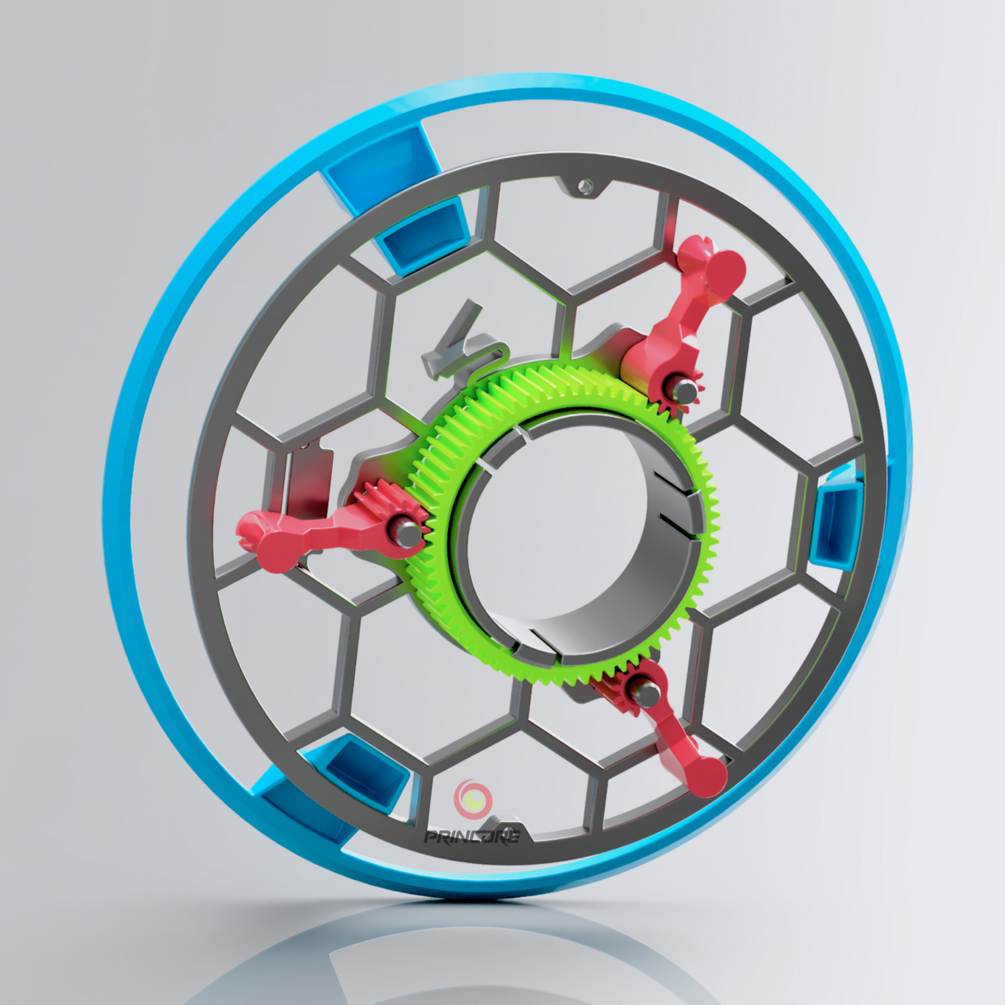

Auf der Rückseite der Spule werden jeweils die Nasen des Zahnrades sowie die Nasen der Spule über einen Gummiring verbunden. Die Spannhebel stehen nun, verbunden über das Zahnrad, synchronisiert unter Spannung mit dem Drang nach außen.
Eine Rastnase an der Spule ermöglicht das Fixieren einer der Spannhebel in engster Position. Dies ermöglicht das einfache Einlegen der Filamentprobe.
Die beiden Distanzringe dienen zur künstlichen Vergrößerung der Filamentproben-Spule auf ein gewöhnliches Spulenmaß (z.B. für Filament-Trockenboxen oder Filamenthalter oberhalb diverser 3D Drucker)

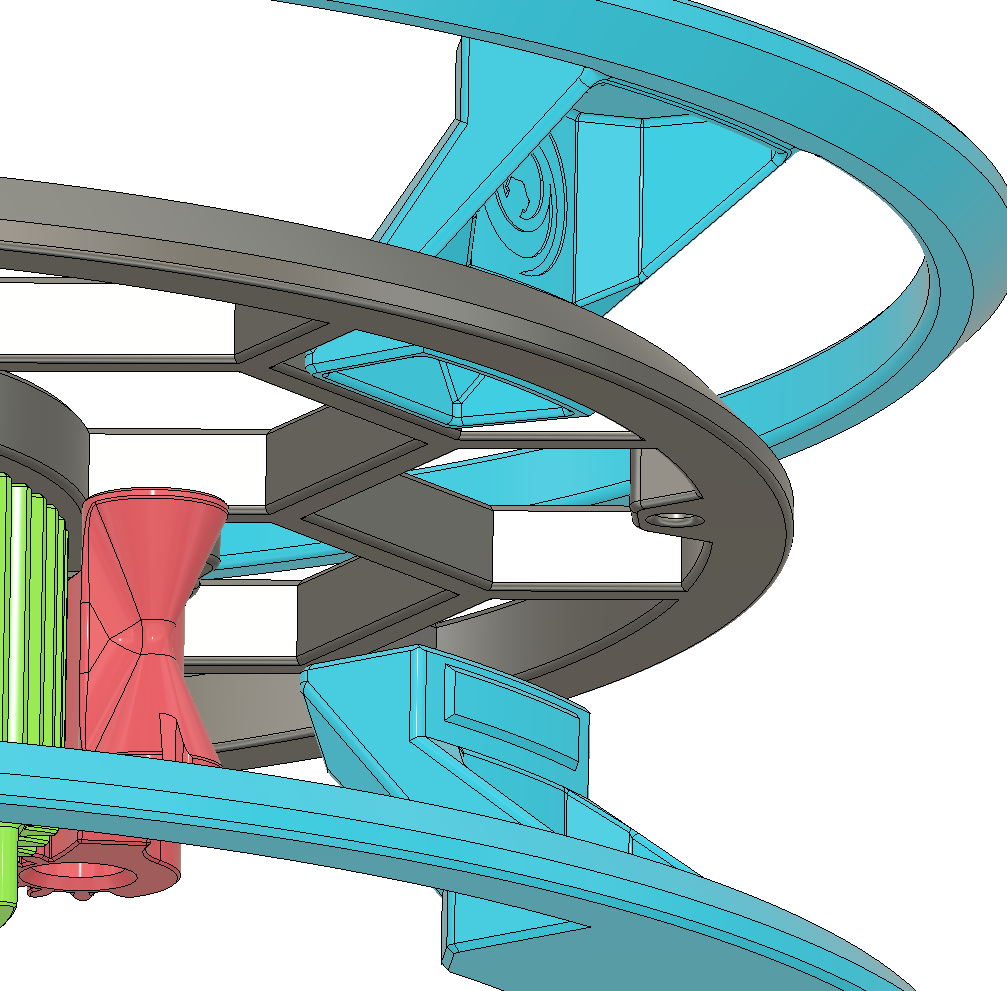

Die Distanzringe werden von außen über jeweils drei Rastnasen mit der Spule sowie dem Spulendeckel verbunden.

Position der Gummiringe

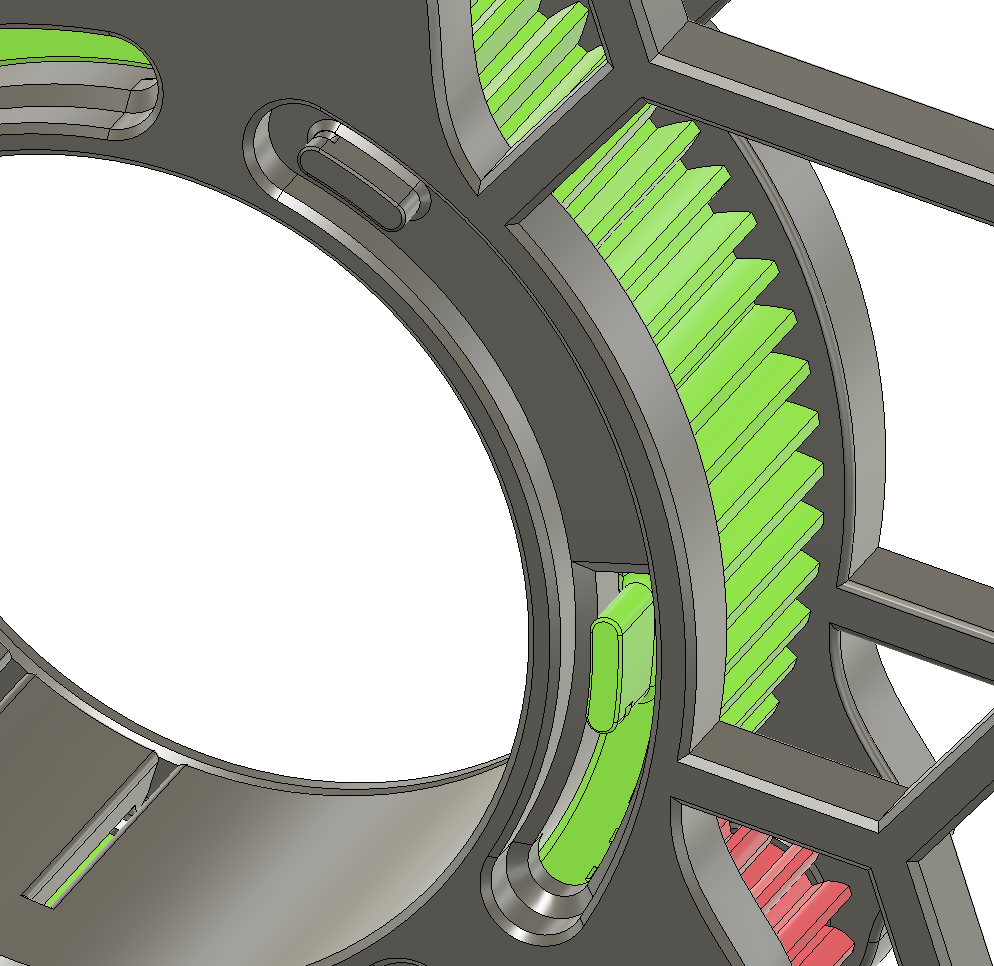

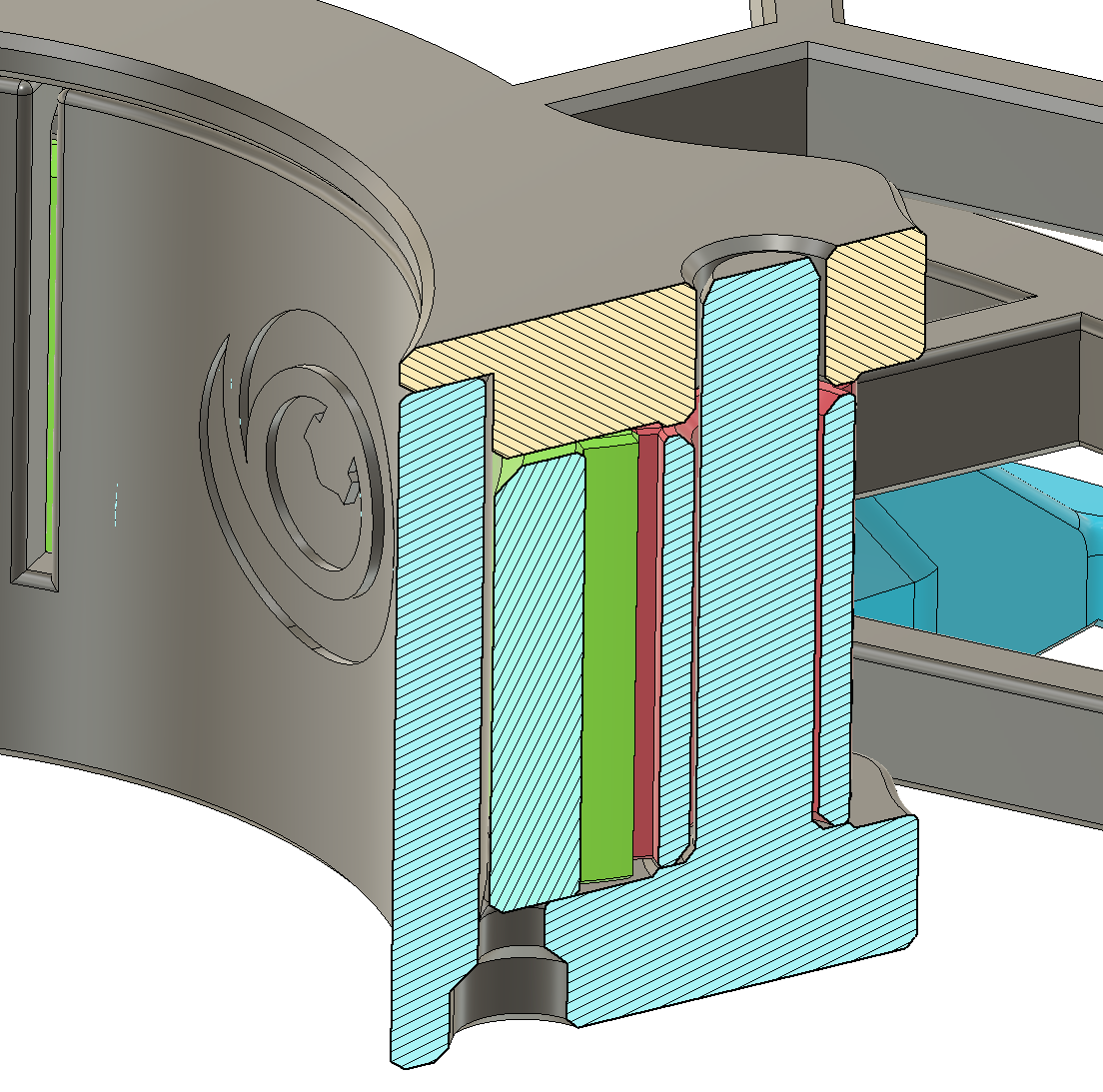

Jeder der drei Gummiringe wird in die Nut gelegt und über die beiden Nasen gespannt
Als Gummiringe hat sich der Durchmesser 16mm als optimal herausgestellt
Diese Gummiringe sind erste Wahl: -> LINK <-
Auch dünne Gummi-Haargummis erfüllen ihren Zweck, sind aber eher zweite Wahl.

Einrastung für den Spannhebel

Distanzring Rastnase

Benutzung

Ausgehend von einer komplett montierten Filament-Proben-Spule:
Entfernen des Spulendeckels durch "Ausklipsen" aus der Spule
Spannen der Spannhebel und Einrasten in die Rastnase
Filamentprobe grob sortieren (Verknotungen entfernen) und auf die Spule um das Zahnrad/Spannhebel legen)
Spulendeckel auf die Spule setzen und durch leichten Druck einrasten lassen
Rastnase an der Spule lösen, sodass sich die Spannhebel nach außen bewegen und diese die Filamentprobe zentriert
Optional kann der beigefügte Filamentabroller zur Aufstellung benutzt werden (ACHTUNG: Für den Filamentabroller sind zusätzlich insgesamt 4 Kugellager notwendig, diese findest Du hier: -> LINK <- )

Dieses Produkt besteht nur aus rein DIGITALEN DOWNLOADS (STL Dateien).

Im Lieferumfang (STL Downloads):

Sämtliche benötigten 3D Dateien als STL Download bestehend aus:

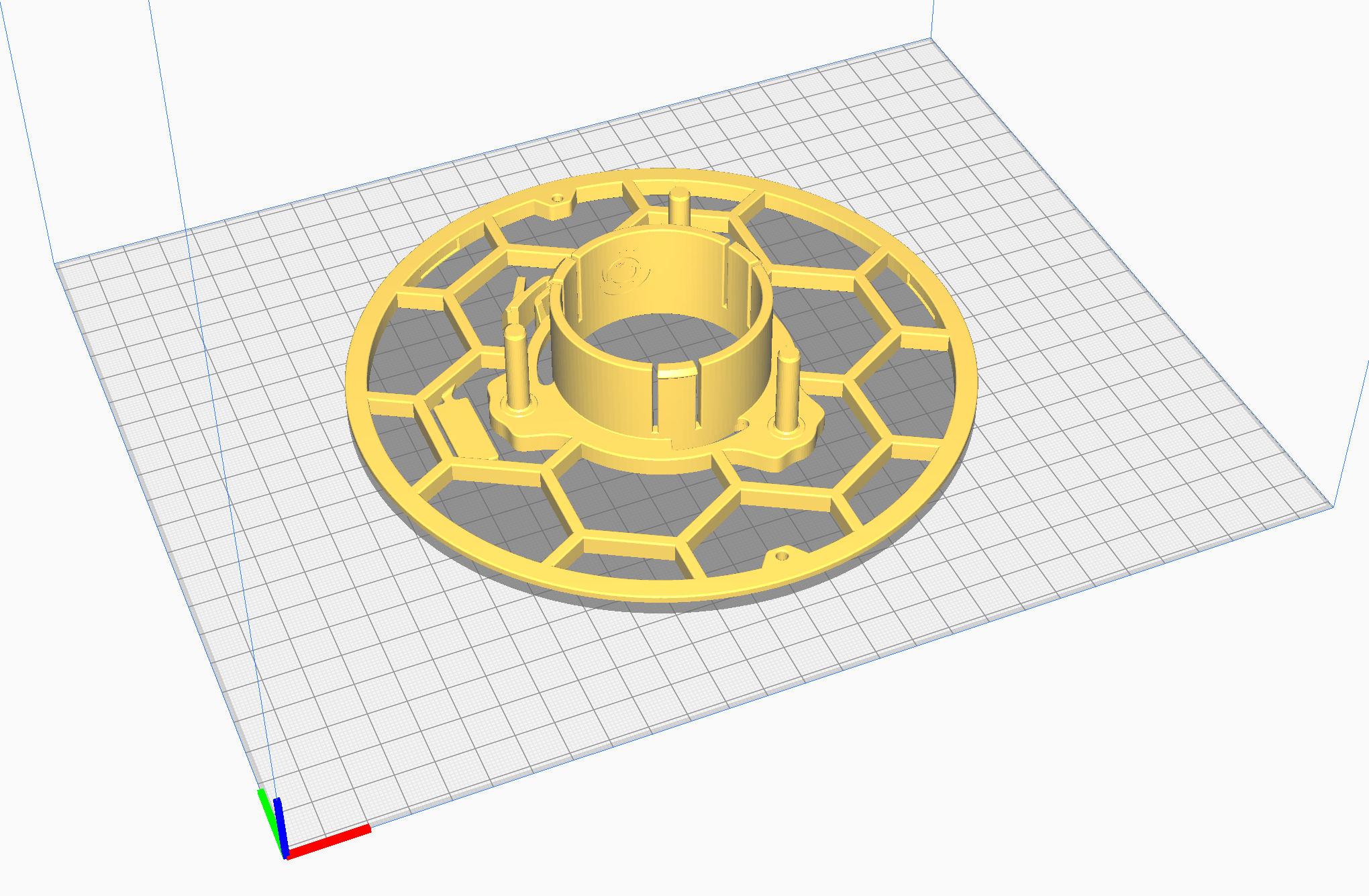

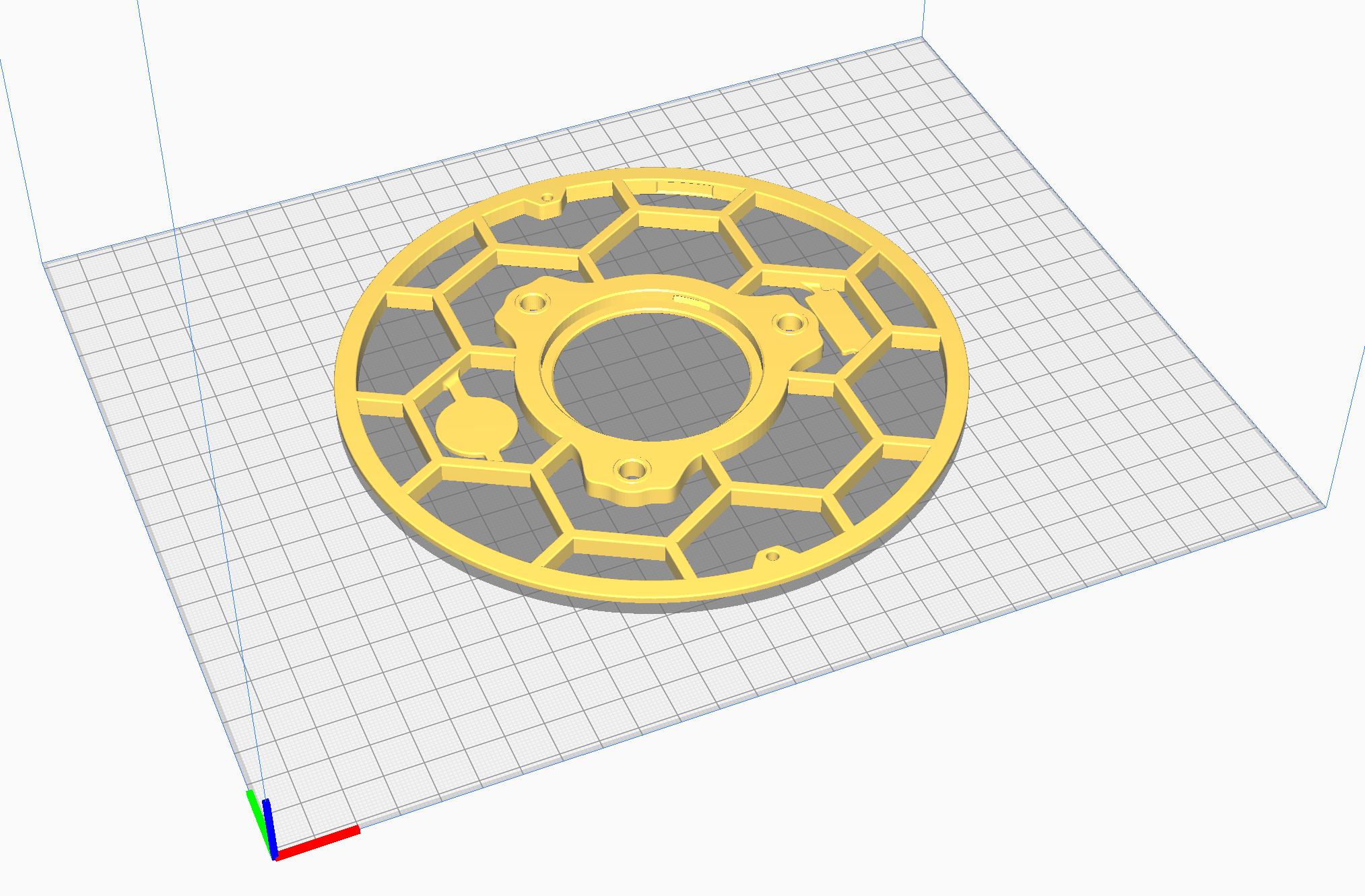

Spule [.STL] - 1x drucken
Spulendeckel [.STL] - 1x drucken
Zahnrad [.STL] - 1x drucken

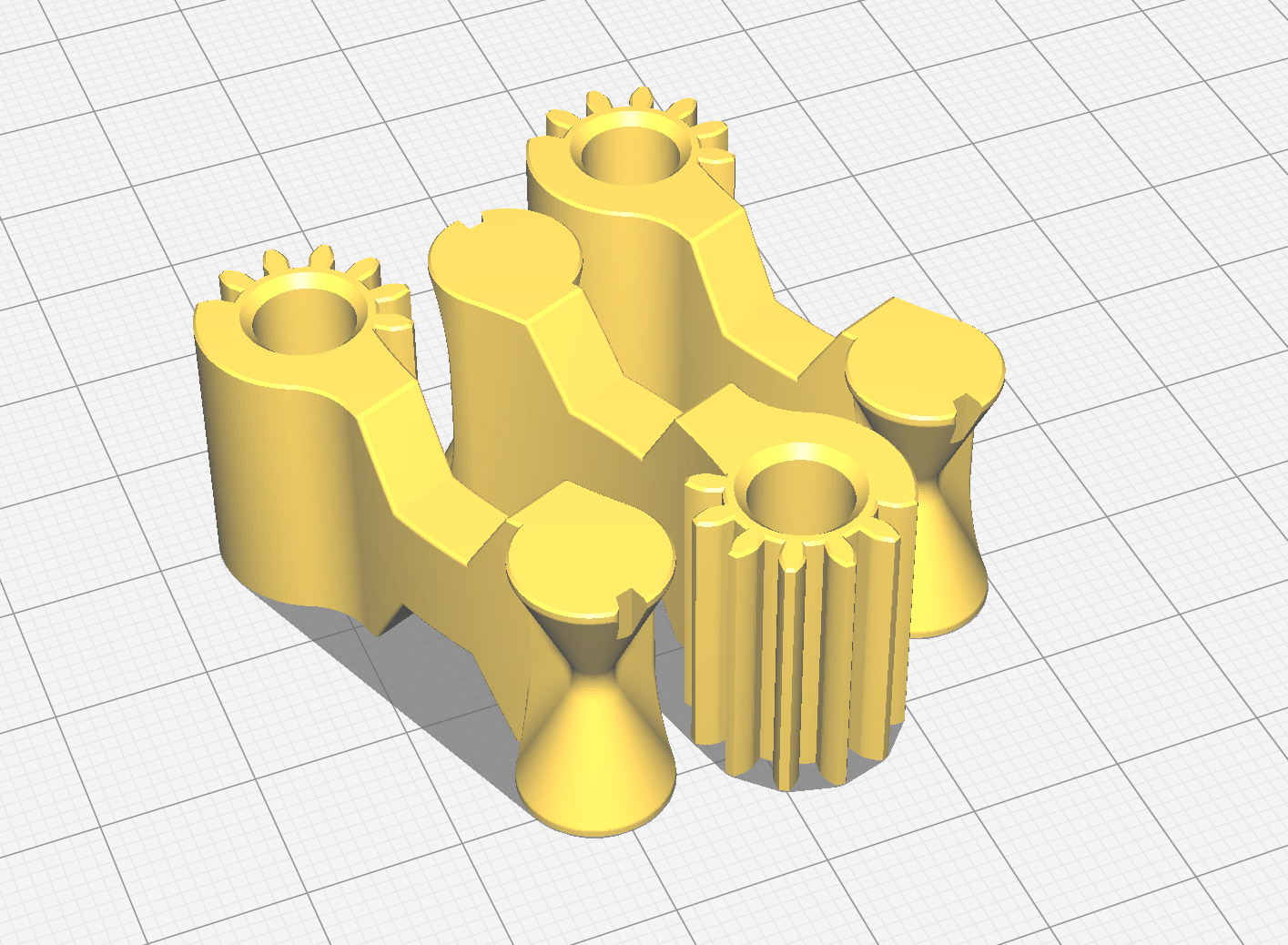

Spannhebel [.STL] - 3x drucken

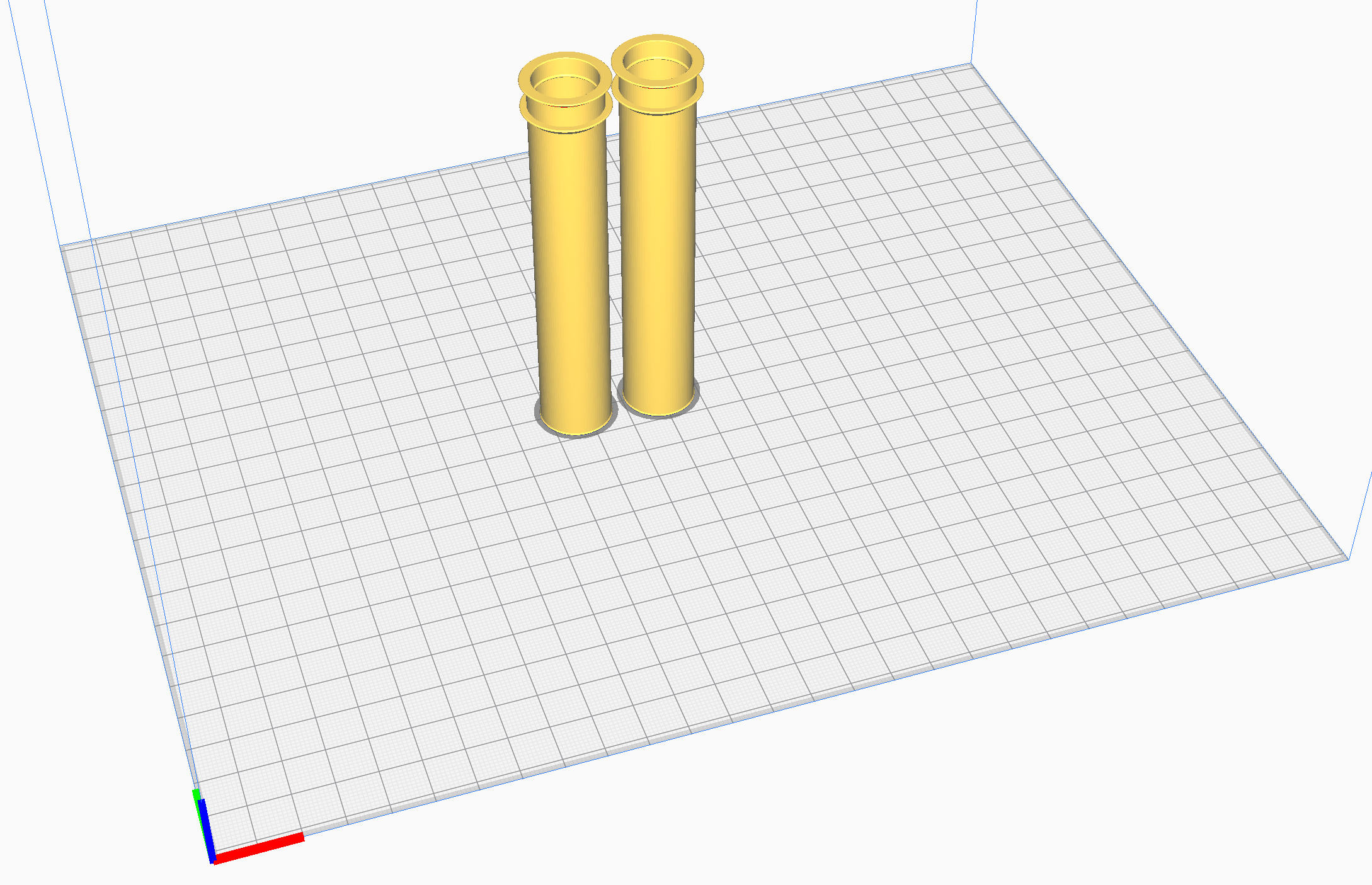

Distanzring [.STL] - 2x drucken
Diese Gummiringe sind die erste Wahl für diese Konstruktion (nicht im Lieferumfang enthalten) -> LINK <-

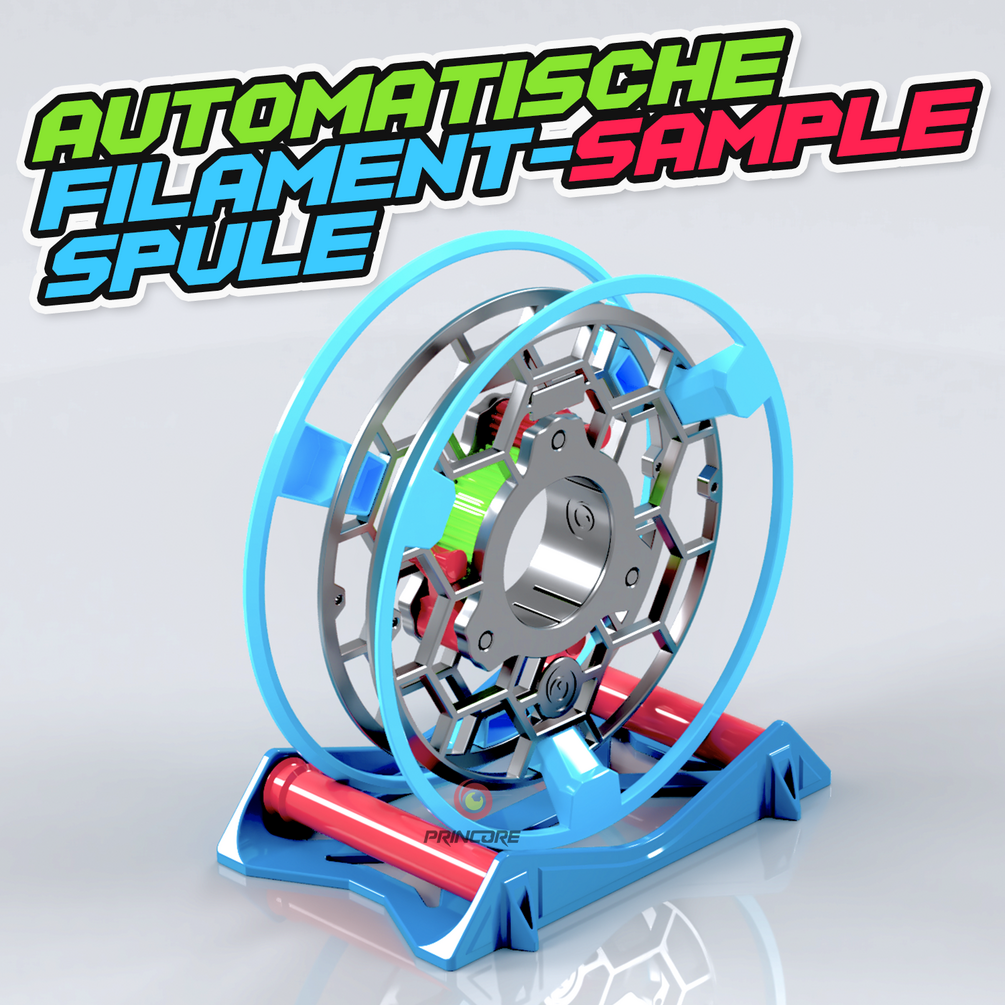

Gratis Filamentabroller:

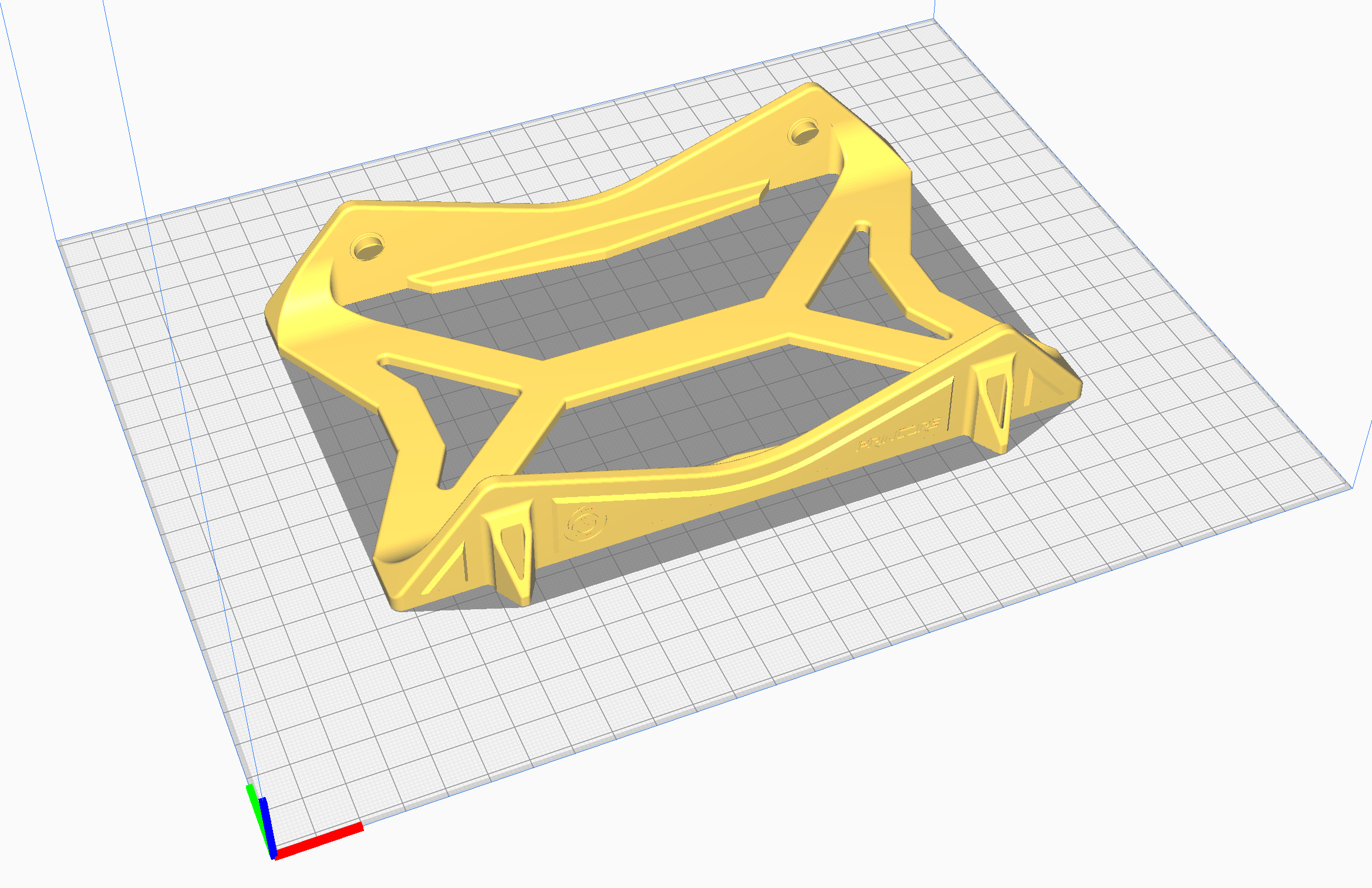

Gestell groß [.STL]
Gestell klein [.STL]
Rolle [.STL]

Druckeinstellungen:

Material: PLA/PETG
Druckgeschwindigkeit für schöne Bauteile 40mm/s
Linienhöhe 0,16mm
Wandlinien 2-3
Füllung 10-15% [Dreiecke, Fülllinien verbunden]
Stützstruktur: Die gesamte Konstruktion ist so aufgebaut, dass sämtliche Bauteile ohne Stützstruktur gedruckt werden können
Passungen/Spiel: Alle Fügeflächen haben bereits ein Spiel in der Konstruktion und können bei kalibrierten 3D Druckern ohne Nacharbeit montiert werden

Hinweis: Der Distanzring ist, bedingt durch seine Form, etwas "schwieriger" zu drucken. Die abstehenden Arme wirken wie ein langer "Stringing Test". Es kann eine geringe Nachbearbeitung, verstärkt bei der Verwendung von PETG, notwendig sein. Für die Teile der Filamentrolle und deren Wabenmustern, ist die Funktion "Combing" in CURA sehr hilfreich, um innerhalb der Konturen zu verfahren.

Passungsspiel
