Filament-Abroller (bis 2kg Spulen)

Filamentabroller für bis zu 2kg Filamentspulen

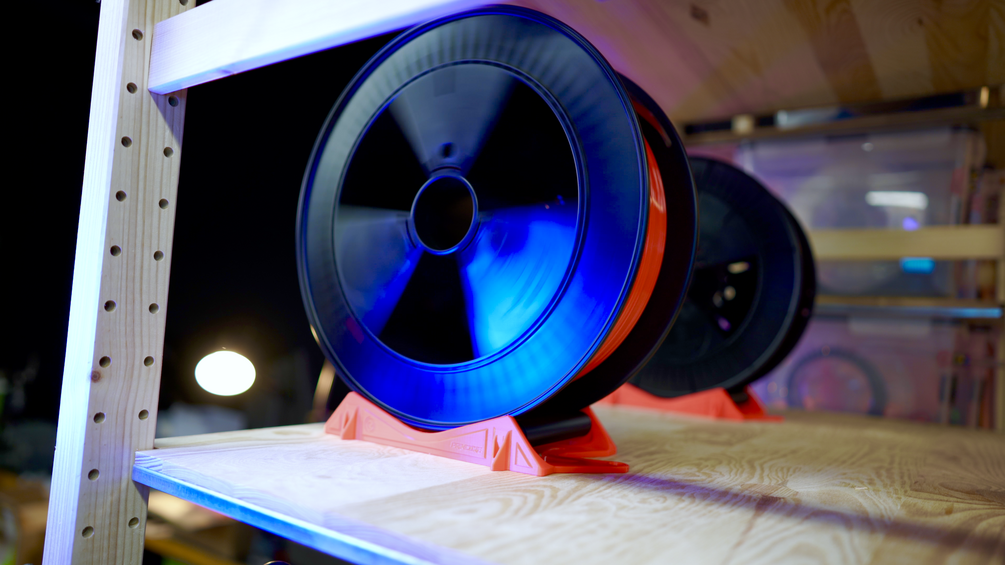

Ausgangspunkt für dieses Projekt waren starke Rillen in meinen 3D gedruckten Bauteilen. Bei meinen 3D Druckern, welche die Filament-Spule auf der Z-Achse gelagert haben, wirkte sich dieses Problem besonders stark aus (Artillery Sidewinder X1 / GENIUS). Je schwerer die Rolle war bzw. je mehr Unwucht die Filament-Rolle hatte, desto stärker machte sich dieses Fehlerbild bemerkbar. Die Rollen werden ab sofort auf einem Regal, entkoppelt von dem Z-Träger des Druckers, gelagert. Somit überträgt sich die Unwucht nicht mehr auf den Z-Träger des Druckers.

Zur Konstruktion:

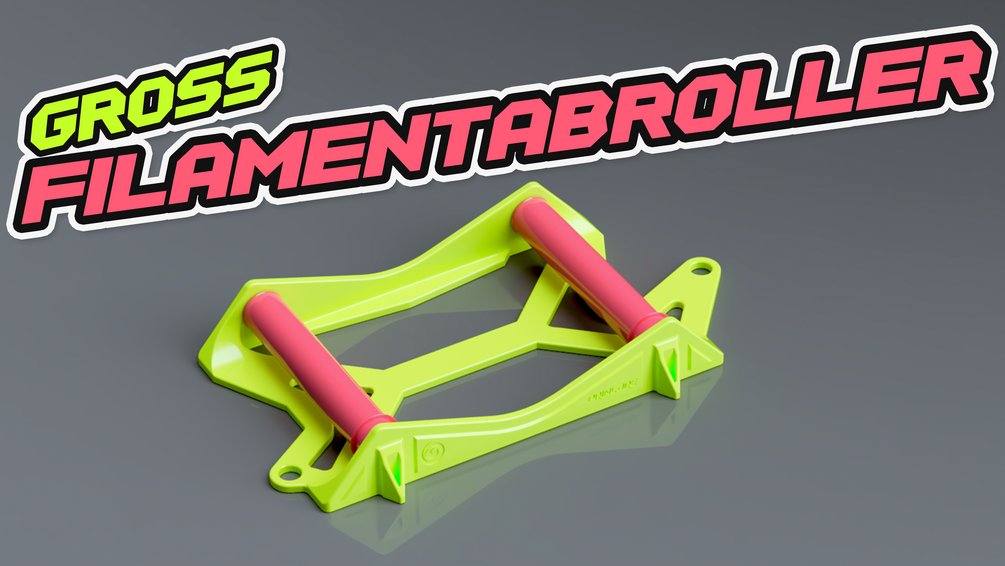

  • Es sind zwei Versionen enthalten (mit Pneumatikanschluss sowie ohne)
  • Es passen die Standard-Filamentrollen ab 800g bis 2kg Jumbo-Rollen

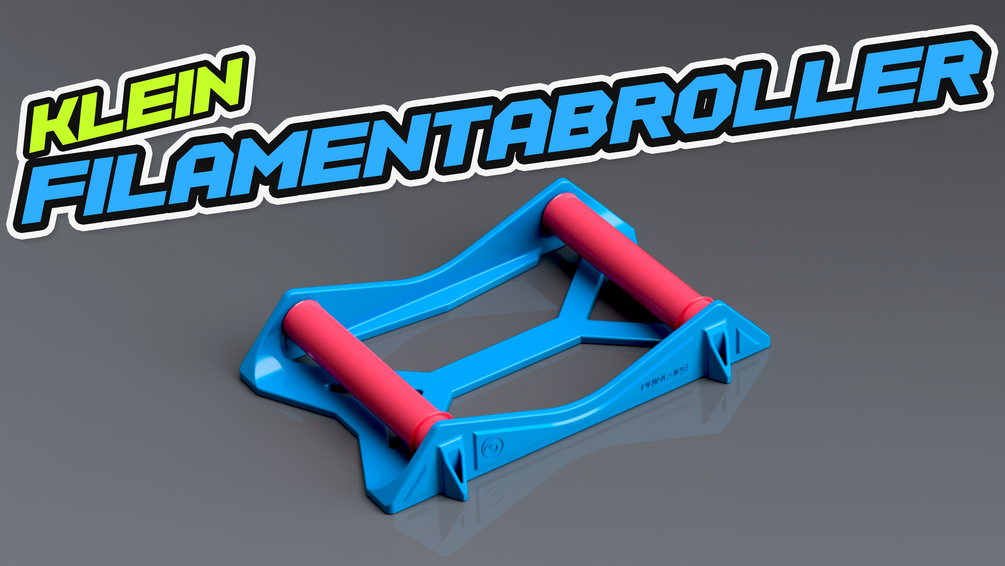

  • Die Version ohne Pneumatikanschluss lässt sich ab einem Druckvolumen von 200x200 drucken

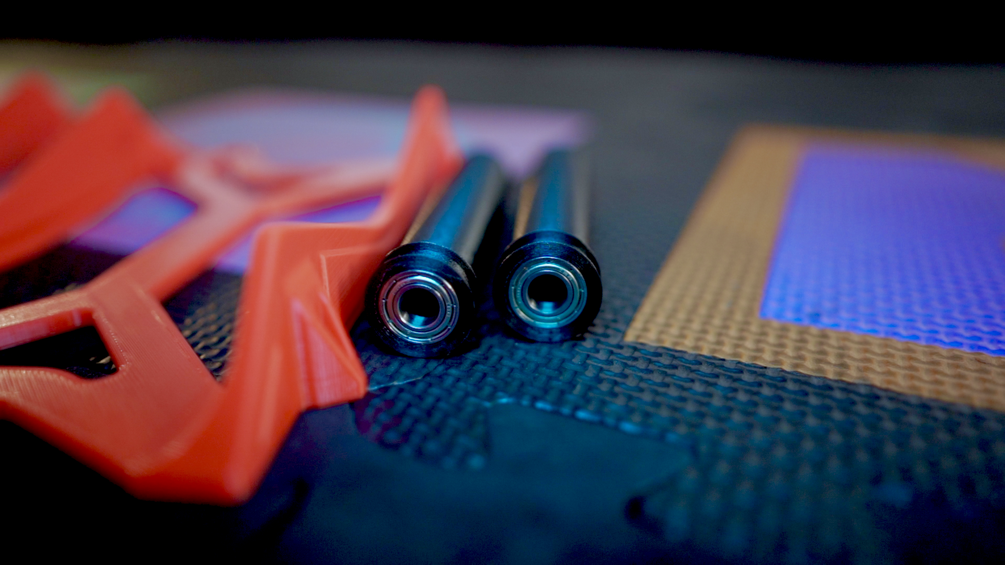

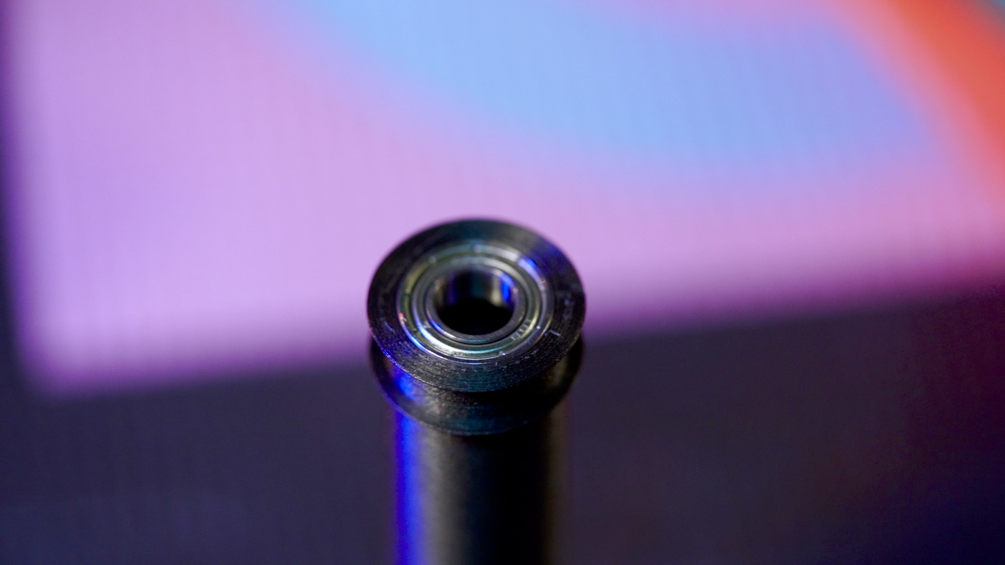

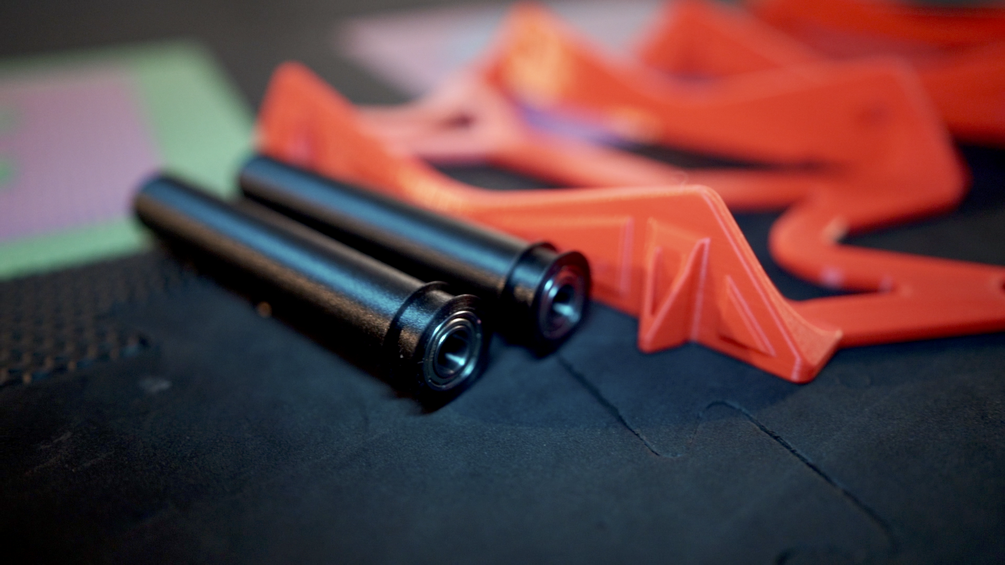

  • In die beiden Lagerrollen werden Kugellager eingepresst (8x16x5mm)
  • Die Bolzen zur Aufnahme der Lagerrollen besitzen eine Fase auf der Unterseite und können somit ohne Stützstruktur gedruckt werden
  • Zur Montage wird das Gestell leicht aufgebogen um die Lagerrollen zu montieren
  • Die äußeren "Nasen" am Gestell verhindern, dass sich das die Gestellwände auch bei vollen 2kg Spulen nicht nach außen drücken kann

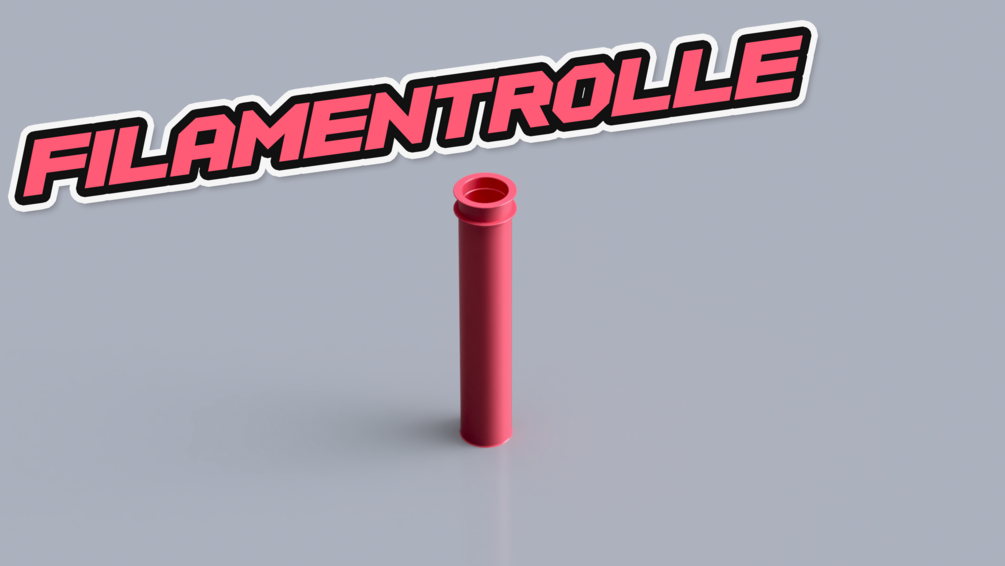

  • Zwei Nuten an den Filamentabrollern halten die Filamentrolle immer am äußersten Ende auf Position

Druckeinstellungen:

  • druckbar am besten aus PETG, PLA ist etwas fester, sollte jedoch auch funktionieren
  • Stützstruktur: nein
  • Druckbetthaftung: skirt
  • Anzahl Wände: 3
  • Füllung: 20%
  • Die beiden Rollen hochkant drucken (die beiden Nuten nach oben zeigend, wie auf dem Vorschaubild gezeigt)

Download:

  • 1x STL Gestell mit Pneumatikanschluss
  • 1x STL Gestell ohne Pneumatikanschluss (klein)
  • 1x STL Filamentabroller

Kugellager:
